Descrizione dell'Impianto
IL PROCESSO DEPURATIVO
LINEA ACQUE | |
Sezioni preliminari | Grigliatura |
Sollevamento principale | |
Dissabbiatua | |
Trattamento primario | Coagulazione/flocculazione |
Pacchi lamellari | |
Trattamento biologico | Pre-denitrificazione |
Nitrificazione | |
Post-denitrificazione | |
Sedimentazione secondaria | |
Trattamento terziario | Coagulazione/flocculazione |
Pacchi lamellari | |
Filtrazione a sabbia | |
Disinfezione | |
LINEA FANGHI | |
Ispessimento | |
Disidratazione | Centrifughe |
Il trattamento della depurazione dei reflui civili ed industriali, dell’impianto di Comodepur è strutturato in :

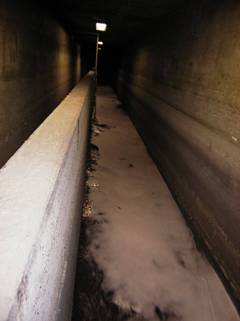

TRATTAMENTI MECCANICI I reflui addotti all’impianto dai collettori fognari , arrivano al canale d’ingresso dell’impianto |
|

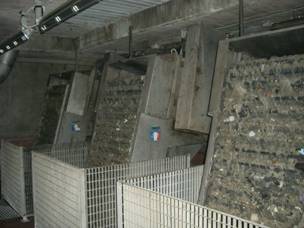

GRIGLIATURA FINE La grigliatura fine, con macchine a funzionamento automatico, serve a trattenere le particelle sospese aventi dimensioni superiori ad 1– 2 millimetri. Il materiale trattenuto viene inviato ad un compattatore per mezzo di una coclea. |
|

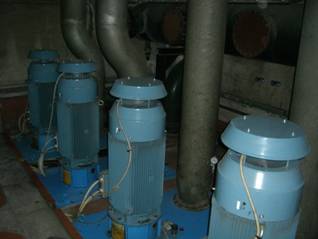

SOLLEVAMENTO Dopo la grigliatura fine, le acque vengono sollevate alle successive sezioni dell’impianto per mezzo di 4 pompe ad asse verticale |
|

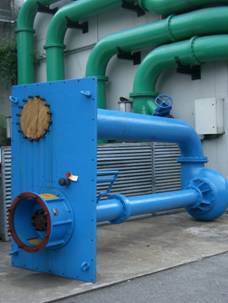

(pompa di sollevamento pronta per essere installata) |
|

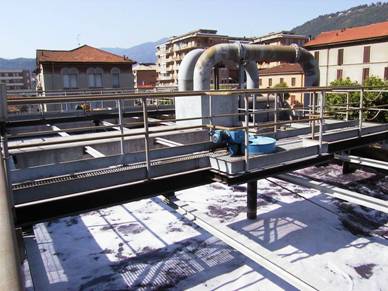

DISSABBIATORE
|
|

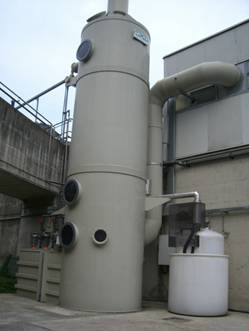

Tutti i precedenti trattamenti sono al coperto e l’aria è aspirata, trattata con uno scrubber ad acqua ozonizzata prima di essere immessa in atmosfera. |
|

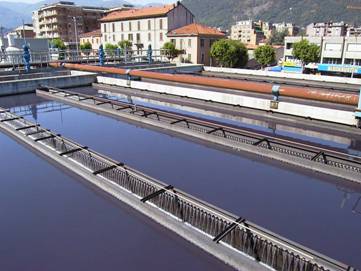

TRATTAMENTI CHIMICI/FISICI PRIMARI In questa sezione le acque vengono (eventualmente) addizionate di reattivo flocculante (sali di alluminio o ferro) e polielettrolita per la formazione di fiocchi di sostanza organica. Tali fiocchi vengono separati dall’acqua, a gravità, tramite pacchi lamellari e quindi inviati o al trattamento fanghi, o alla vasca di accumulo, o alla successiva sezione di pre-denitrificazione. Con i trattamenti precedenti viene eliminata dai reflui la maggior parte dei materiali in sospensione, si passa quindi ai trattamenti biologici, cuore dell’impianto, per la degradazione delle sostanze in soluzione. |
|

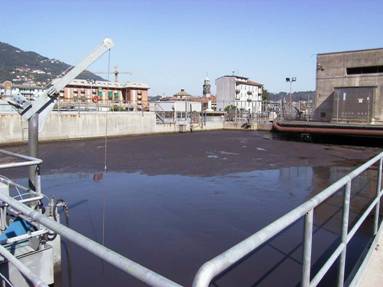

TRATTAMENTI BIOLOGICI È un processo di riduzione dei nitrati per mezzo dei batteri denitrificanti in ambiente anossico, la reazione biologica avviene in vasca di opportune dimensioni in cui vengono posti in contatto: fanghi di ricircolo contenenti i batteri denitrificanti, acque provenienti dal processo di ossidazione – nitrificazione contenenti i nitrati e liquame in ingresso come fonte di carbonio organico.
|
|

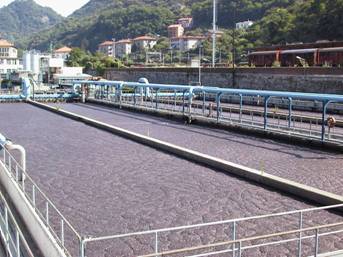

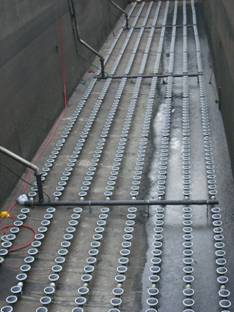

OSSIDAZIONE - NITRIFICAZIONE Le acque provenienti dalla pre-denitrificazione affluiscono al trattamento di ossidazione - nitrificazione; tale trattamento avviene in vasca di sufficiente capacità dove i microrganismi aerobi e nitrificanti vengono mantenuti in concentrazione di circa 3 ÷ 5 gr/lt. Per mezzo di un sistema di compressione e distribuzione d’aria in microbolle viene fornito ai microrganismi l'ossigeno necessario alla metabolizzazione delle sostanze organiche ed all’ossidazione dell'ammoniaca contenute nel liquame; il processo di ossidazione - nitrificazione determina una crescita batterica e quindi una produzione di "fango biologico". |
|

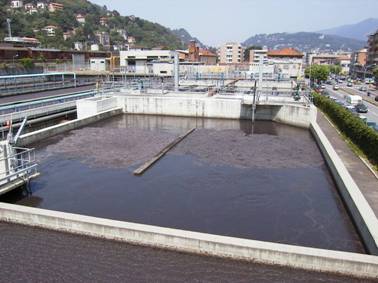

POST – DENITRIFICAZIONE In questa fase avviene lo stesso processo, già visto in pre-denitrificazione con un processo di riduzione dei nitrati per mezzo di batteri denitrificanti in ambiente anossico; la reazione biologica avviene in vasca di opportune dimensioni dove alle acque provenienti dalla fase di ossidazione – nitrificazione viene aggiunta miscela idroalcolica come fonte di carbonio organico; i microrganismi denitrificanti, metabolizzando la sostanza organica, utilizzano come fonte l'ossigeno dei nitrati riducendo quest'ultimi ad azoto. |
|
POST – AERAZIONE Dopo la fase di post - denitrificazione le acque vengono sottoposte ad aerazione tramite diffusori a microbolle per ristabilire condizioni aerobiche. |
|

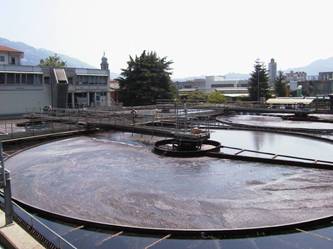

DECANTAZIONE – RICIRCOLO FANGHI Alla fine dei processi biologici c’è la fase di decantazione, effettuata in vasca circolare munita di raschiafanghi, dove viene separato il fango dall'acqua che lo contiene; il fango depositatosi sul fondo del decantatore, con una concentrazione di circa 10 ÷ 12 gr/lt,in parte viene ricircolato, tramite pompe, in vasca di ossidazione ed in parte, "fango di supero", inviato al trattamento fanghi. |
|

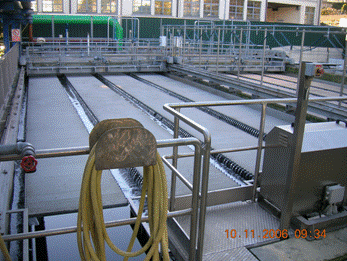

TRATTAMENTI CHIMICI/FISICI TERZIARI Lo scopo dei trattamenti chimico - fisici è quello di rimuovere dalle acque trattate biologicamente le sostanze colloidali e sospese residue, parte delle sostanze organiche non biodegradabili (colore e tensioattivi) e i microrganismi residui. Si distinguono le seguenti fasi: CHIARIFLOCCULAZIONE TERZIARIA Al fine di eliminare il fosforo, le sostanze colloidali, la parte dei solidi sospesi ancora presenti, la colorazione residua derivante dalla presenza di coloranti non adsorbiti dal fango nel processo biologico, le acque vengono addizionate di: reattivo flocculante (sali di alluminio o ferro), prodotti organici decoloranti, polielettrolita per la formazione di fiocchi di sostanza organica che vengono separati tramite sedimentazione a pacchi lamellari e quindi inviati alla sezione di trattamento fanghi. |
|

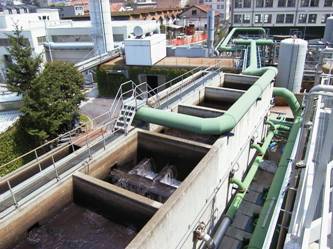

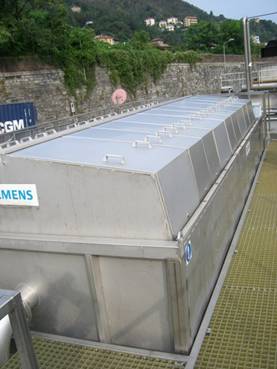

FILTRAZIONE A SABBIA / TELA Dalla chiariflocculazione terziaria parte delle acque sono sottoposte alla filtrazione a tela, la restante parte e le acque dall’impianto di biofiltrazione sono sottoposte alla filtrazione a gravità su letto di sabbia per la rimozione dei solidi sospesi. |
|

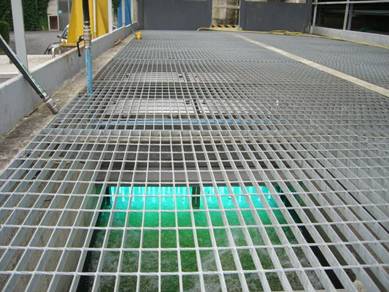

DISINFEZIONE Dalla filtrazione a tela e a sabbia le acque sono quindi sottoposte a disinfezione tramite impianto a raggi UV. |
|
IMPIANTO DI BIOFILTRAZIONE
È un’impianto biologico, che tratta parte del refluo sollevato dopo la chiari flocculazione primaria, ed è composto dalle seguenti fasi: |
|

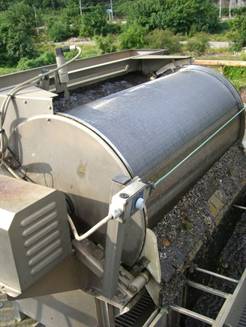

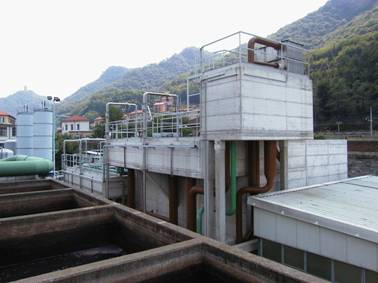

ACCUMULO E MICROSTACCIATURA Dopo la chiariflocculazione, le acque sollevate vengono inviate alla vasca di accumulo dell’impianto di biofiltrazione e quindi alla microstacciatura. Dopo la stacciatura le acque sono inviate alle due linee di biofiltrazione consistenti in 3 filtri in serie sui quali si sviluppa il film biologico, nei quali avvengono i processi biologici di ossidazione, nitrificazione e denitrificazione. |
|
I biofiltri sono sottoposti a controlavaggio per eliminare i film biologici in eccesso; le acque raccolte in vasca sono sollevate alla vasca di accumulo dell’impianto biologico; |
|
CHIARIFLOCCULAZIONE DOPO BIOFILTRAZIONE All’uscita dall’ultimo biofiltro, di denitrificazione, al fine di eliminare il fosforo, le sostanze colloidali presenti e parte dei solidi sospesi, le acque vengono addizionate di reattivo flocculante (sali di alluminio o ferro) e polielettrolita per la formazione di fiocchi di sostanza organica, i quali sono separati tramite pacchi lamellari e inviati al trattamento fanghi; le acque sono quindi inviate alla filtrazione a sabbia. |
|
TRATTAMENTO E SMALTIMENTO FANGHI

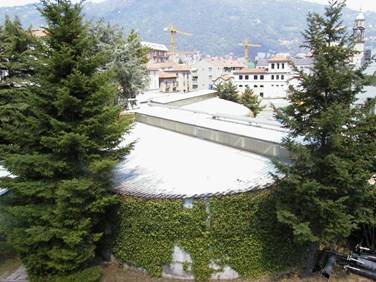

Con l'addensamento del fango si riduce ulteriormente il volume della massa separandone l'acqua contenuta sino ad ottenere una concentrazione di sostanza secca di circa 25–35 gr./lt. |
|

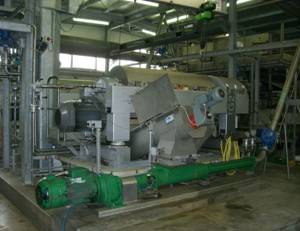

DISIDRATAZIONE I fanghi provenienti dall’ispessimento vengono addizionati con polielettrolita e ulteriormente ridotti di volume mediante la disidratazione meccanica, che viene fatta tramite 2 centrifughe. I fanghi disidratati, attraverso coclee e pompe monovite ( una per ciascuna linea di disidratazione) vengono avviati ai silo di stoccaggio, aventi una capacità complessiva di 150 m3. I silo sono soprelevati, all’interno di un capannone, per consentire il caricamento dei camion. |
|

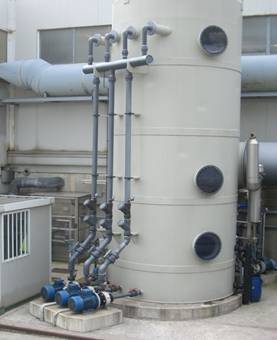

Tutti i trattamenti fanghi compresa la zona di caricamento sono al chiuso e dotati di un sistema di aspirazione dell’aria, che viene inviata ad uno scrubber per il trattamento. | |
I CONTROLLI
L’impianto di depurazione è continuamente monitorato sia per il processo, con giornaliere analisi di laboratorio, sia per il funzionamento delle varie apparecchiature, con un sistema di supervisione. |
|

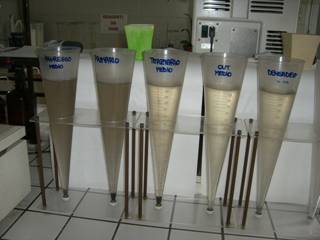

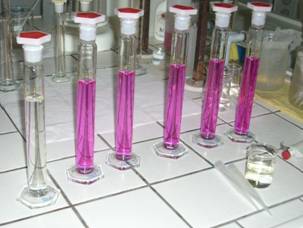

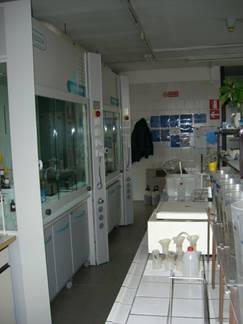

CONTROLLI ANALITICI
Le analisi giornaliere sono eseguite sulle acque reflue in ingresso, nelle varie fasi di trattamento di depurazione intermedie e nelle acque trattate allo scarico. |
|
CONTROLLO DEL PROCESSO

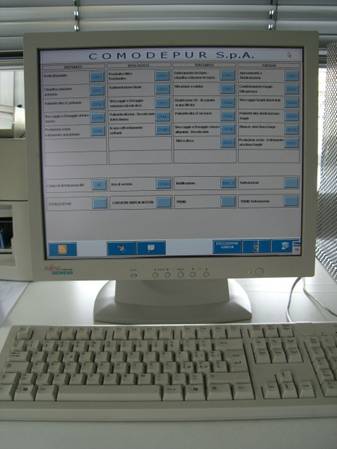

Il controllo del processo viene attuato in automatico nelle varie fasi di trattamento mediante supervisori PLC che effettuano un monitoraggio continuo delle macchine e delle apparecchiature. |
